录播教室就是在学校的教室安装摄像机，通过摄像机多方位对精品课程和重要会议等采集信号录制到计算机硬盘中，学生或者老师可以从不同的摄像机视角观看录像文件。同时，也可以对网上的信息源进行整理上传，达到充分利用网络学习资源的目的。

远程教育互动录播系统，简单的说就是要做到现场教师和远程学生能够像面对面的交流，不止听到声音，还要观看到影像。

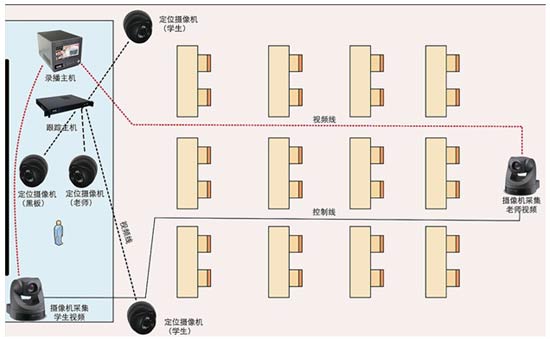

录播教室部署教师、学生摄像机以及调音台/吊麦采集老师和学生的视音频，通过视音频线将信号传输到录播主机，同时通过网络采集教师电脑桌面，此外，通过网络互动平台与远程互动教室连线。

互动教室通过互动平台管理系统接受到录播教室的教学实况信号，并将信号输出到互动教室的显示器，远程教室学生即可接受远程教学，收看电影模式视频信号。

录播教室安装2个电视机，分别供教师及学生收看，无互动时供教师观看的显示屏会呈九宫格状态显示所有远程教室信号。当远程端的学生向录播教室端的老师提出问题时，教师通过遥控器选择该教室，通过摄像机和声音采集设备将采集到的学生视音频传输到录播教室显示器上，该信号将会输出到录播教室学生收看的屏幕上，此时学生会看到远程教室中学生提问的互动场景，实现远程互动教学。

互动教室安装1台电视机，非互动状态时显示录播教室输出视频，互动状态时显示所有参与互动教师和学生的视频。

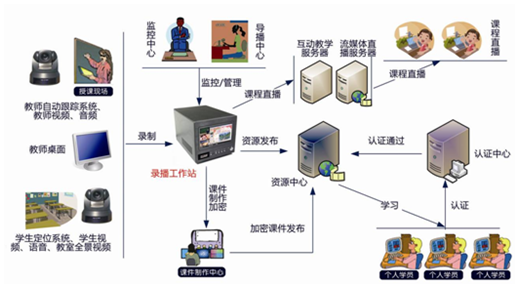

结构图

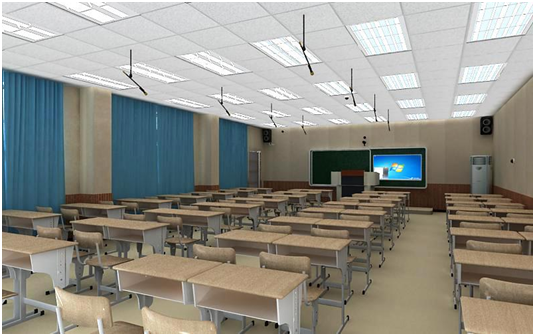

效果图
